¿Qué es el backlash y por qué debería importarte?
El backlash, o juego en el acoplamiento, es una condición presente en muchos sistemas mecánicos. En algunos casos, este juego está dentro de rangos aceptables definidos por el fabricante del acoplamiento, por lo que no necesariamente representa una falla.
Sin embargo, cuando realizamos alineación de ejes, el backlash deja de ser un detalle menor y pasa a convertirse en un factor crítico que puede afectar directamente la calidad de la medición.
Por eso, siempre es recomendable:
-Revisar especificaciones del fabricante
-Entender el comportamiento del acoplamiento en operación
-Evaluar si el juego está dentro de tolerancia
El problema real: backlash durante la medición
La dificultad aparece cuando intentamos medir alineación utilizando:
Relojes comparadores
Sistemas de alineación láser
El backlash introduce una incertidumbre en la posición relativa de los ejes, lo que puede generar:
Lecturas inconsistentes
Variaciones entre mediciones
Errores en el cálculo de desalineación
Esto ocurre porque el sistema no está en una condición “estable”, sino que puede cambiar ligeramente su posición dependiendo de cómo se esté cargando el acoplamiento en cada medición.
Cómo controlar el efecto del backlash
Una buena práctica para minimizar este efecto es simular las condiciones reales de operación.
En la práctica, esto significa:
Identificar el sentido de giro del equipo
Mantener el acoplamiento siempre “cargado” hacia un mismo lado
Evitar cambios de dirección durante la toma de datos
Una técnica simple y efectiva es:
✔ Marcar una referencia (por ejemplo, una línea en el acoplamiento)
✔ Asegurar que todas las mediciones se realicen respetando esa posición
El objetivo es eliminar la variabilidad y lograr repetibilidad en la medición.
Tecnologías de medición: Dual Beam vs Over-Under
Aquí es donde la tecnología marca una diferencia importante.
Sistemas Over-Under (láser cruzado)
Funcionan de forma similar a los sistemas de doble reloj (radial–radial) , tecnologías como SKF, Easy Láser y Acoem (ex Fixturlaser) son sensibles al backlash
El juego puede generar diferencias entre lecturas
He trabajado con estas tecnologías y realmente DEBES controlar el backlash al momento de tomar cada lectura.
Resultado: mayor incertidumbre en condiciones con juego mecánico.

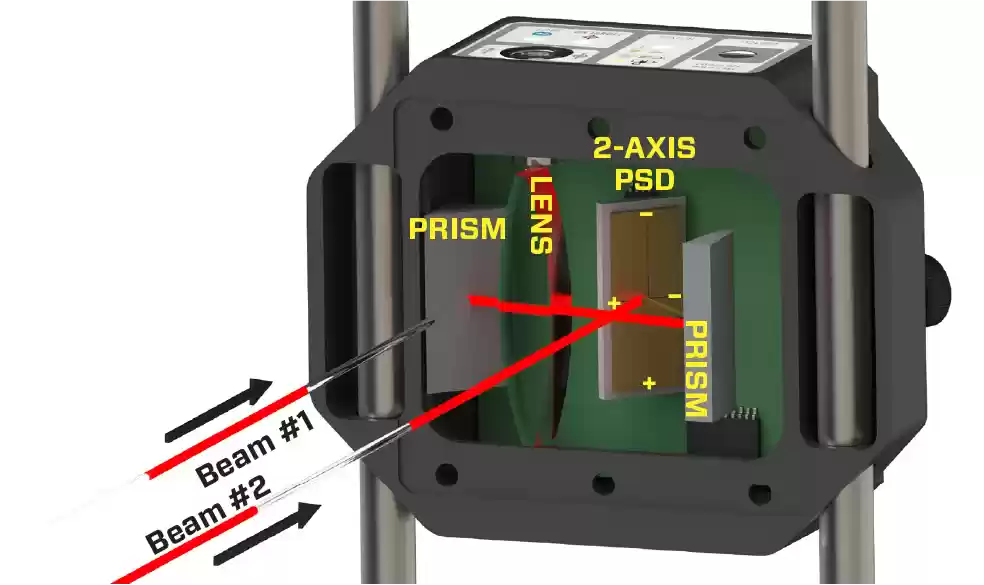

Sistemas Dual Beam (láser en una misma dirección)
Los sistemas dual beam, como los utilizados por tecnologías avanzadas (ej. Hamar Laser), trabajan con dos haces láser en una misma dirección.
Esto genera una ventaja clave:
Ambos láser se ven afectados de la misma forma por el backlash
Se mueven “en conjunto”
La medición se basa en la diferencia entre ambos haces
Resultado:
El efecto del backlash se cancela o se reduce significativamente en el cálculo.
Conclusión: medir bien no es solo tener equipo, es entender el sistema
El backlash no siempre es un problema mecánico, pero sí puede ser un problema metrológico.
Ideas clave:
El backlash puede distorsionar mediciones de alineación
✔ Controlar la condición de carga mejora la repetibilidad
✔ La tecnología de medición influye directamente en el resultado
✔ Sistemas dual beam ofrecen ventajas claras en presencia de juego
En alineación, no basta con medir…
hay que entender cómo se comporta el sistema que estás midiendo.
Autor: Claudio Soto T.
Especialista en Alineamiento Láser acorde a API 686
